Percer un mur sans toucher une canalisation ni un câble

Avant de percer, repérez ce qui circule derrière l’enduit : électricité, eau, parfois gaz. Trois gestes couvrent la majorité des situations : lire les tracés que la norme impose aux conduits électriques, passer un détecteur de matériaux en croix, limiter la profondeur de mèche au strict nécessaire. Le reste tient à la lenteur du geste.

Trois réseaux se partagent l’épaisseur d’un mur

Une cloison n’est jamais pleine. Elle abrite d’abord des gaines annelées qui relient les boîtes d’encastrement au tableau électrique. Viennent ensuite les réseaux d’eau : alimentation en cuivre, en PER ou en multicouche vers les points de puisage, évacuation en PVC de gros diamètre pour les eaux usées. Une canalisation de gaz encastrée reste plus rare et très encadrée, mais elle existe dans une partie du parc, généralement protégée par un fourreau.

À ces réseaux s’ajoute la structure elle-même. Une cloison de plaques de plâtre repose sur une ossature métallique dont les montants se répètent tous les 40 ou 60 centimètres. Un mur maçonné cache des chaînages, des linteaux, parfois un poteau en béton. Percer dedans ne provoque aucune fuite, mais casse la mèche et ruine la fixation.

L’âge du logement change la difficulté. Dans un bâtiment rénové trois fois en cinquante ans, des réseaux abandonnés cohabitent avec des réseaux actifs, sans plan ni cohérence d’ensemble. Le doute y devient la règle plutôt que l’exception, et aucune photo de chantier ne vient trancher.

Le mur se lit avant de se percer

Le tracé des conduits électriques obéit à une discipline stricte, et cette discipline joue en votre faveur. La norme NF C 15-100 impose des parcours verticaux ou horizontaux, parallèles aux arêtes du mur : les saignées obliques sont proscrites, tout comme le percement d’une saignée au-dessus d’une fenêtre ou d’une porte. Deux saignées horizontales doivent rester distantes d’au moins 1,60 mètre, et une saignée verticale se tient à 20 centimètres minimum de l’angle du mur.

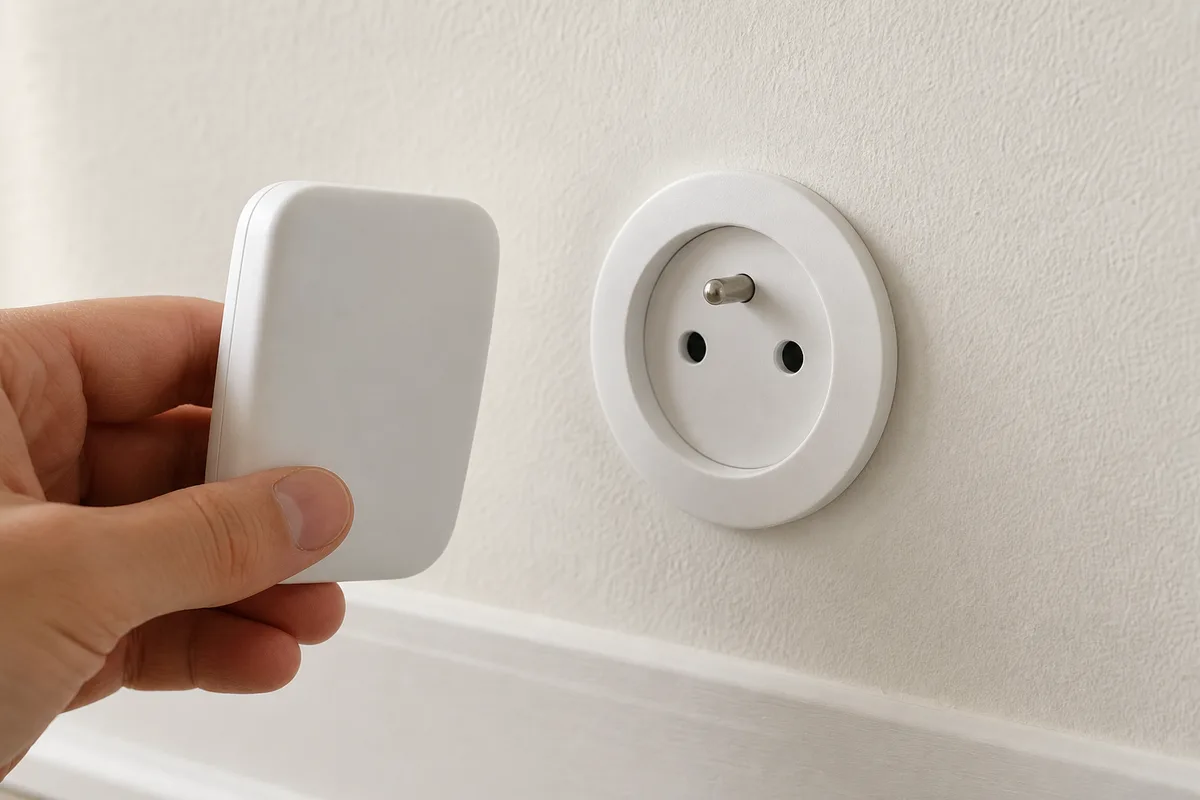

Conséquence pratique : chaque prise, chaque interrupteur, chaque applique et chaque boîte de dérivation forme la tête d’un fil invisible. Tracez mentalement une bande verticale d’une vingtaine de centimètres au-dessus et en dessous de l’appareillage, puis une bande horizontale à sa hauteur. Ces deux bandes concentrent l’essentiel du risque électrique. Une diagonale entre deux prises n’existe pas dans une installation conforme, ce qui libère de larges surfaces de mur.

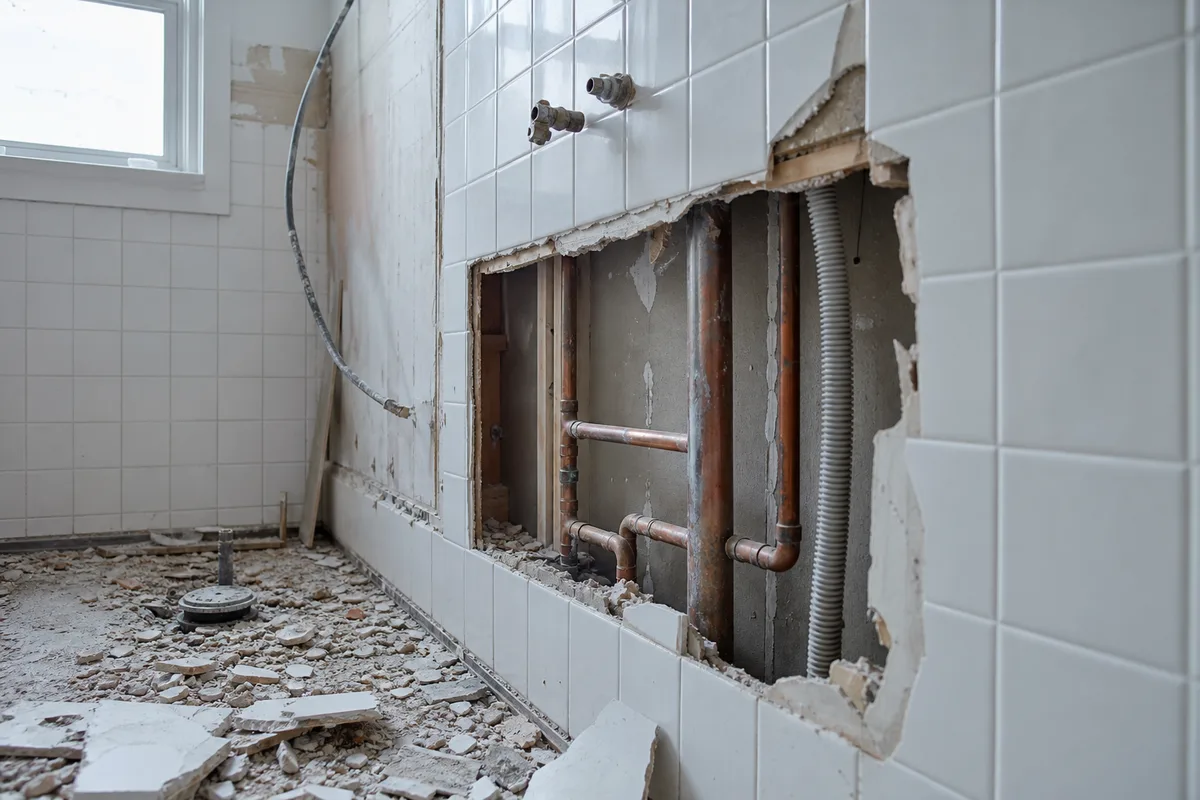

La plomberie ne suit aucune règle d’alignement comparable. Le raisonnement change donc de point de départ : partez des appareils. Un robinet, un radiateur, un réservoir de chasse, un chauffe-eau, un siphon de douche imposent chacun une descente verticale et un cheminement horizontal, souvent proche du sol. Un mur qui sépare une cuisine d’une salle de bains dos à dos concentre les deux réseaux sur quelques dizaines de centimètres.

Reste le cas des installations anciennes, réalisées avant la généralisation de ces règles. Elles justifient à elles seules la vérification instrumentale qui suit.

Le détecteur de matériaux et ses angles morts

Un détecteur de matériaux combine généralement trois fonctions : repérage des métaux ferreux et non ferreux, détection des câbles sous tension, localisation des montants en bois ou des variations de densité. Chacune travaille à une profondeur différente, et le métal se voit plus loin qu’un conducteur.

Les fiches constructeur donnent l’ordre de grandeur réel. Le Stanley Stud Finder 200 annonce une détection des câbles alternatifs jusqu’à 51 mm et des métaux jusqu’à 19 mm. Le Bosch Truvo de deuxième génération revendique 50 mm sur les câbles sous tension et 70 mm sur le métal. Ces valeurs correspondent à des conditions favorables : elles chutent dans le béton armé, la pierre massive ou derrière certains isolants.

Trois limites méritent d’être connues avant de faire confiance à l’appareil. Les croisements de circuits, de canalisations et de structures métalliques génèrent des interférences et des faux positifs. Les modèles d’entrée de gamme détectent le champ électrique d’un conducteur alimenté, donc un câble hors tension ou un circuit abandonné passe inaperçu. Un tube en plastique vide n’émet rien et ne présente aucune masse métallique.

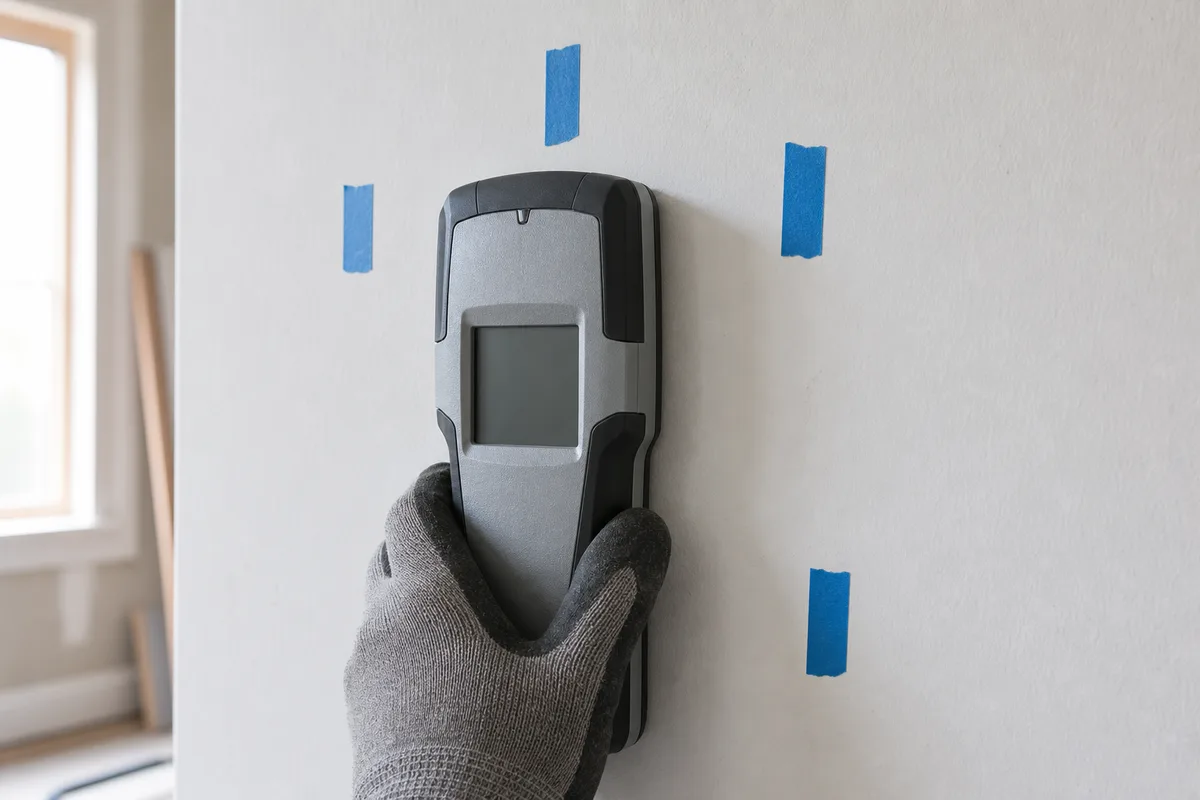

La méthode compte autant que le matériel. Calibrez l’appareil sur une zone que vous savez saine, à 30 centimètres du point visé. Balayez ensuite en croix, une passe horizontale et une passe verticale, puis repassez dans le sens inverse : un détecteur signale rarement deux fois la même largeur de zone. Marquez chaque alerte au ruban de masquage, élargissez la zone interdite de dix centimètres de chaque côté, et percez en dehors.

Les vérifications qui ne coûtent rien

Le détecteur ne remplace pas le bon sens, il le complète. Plusieurs contrôles gratuits réduisent le risque avant même de brancher la perceuse.

• un aimant néodyme promené sur une cloison sèche révèle les montants d’ossature et les têtes de vis, donc la trame de la structure
• la percussion au doigt distingue un son creux d’un son plein, ce qui situe les vides et les alvéoles
• les photos prises pendant des travaux antérieurs valent tous les détecteurs du monde, quand elles existent
• l’examen du local voisin, du placard mitoyen ou du coffrage de descente permet parfois de voir le tuyau à nu

Vient ensuite le geste lui-même. Utilisez une mèche courte et une butée de profondeur réglée sur la longueur strictement utile à la cheville, majorée de deux ou trois millimètres. Percez par paliers, retirez la mèche toutes les quelques secondes et regardez les débris : poussière blanche pour le plâtre, rouge pour la terre cuite, grise pour le béton. Un copeau métallique brillant ou un frisson de plastique impose l’arrêt immédiat.

Un ordre de manipulation évite un piège classique. Passez le détecteur circuits sous tension, puisque le mode câble a besoin du champ électrique pour fonctionner. Coupez seulement ensuite le disjoncteur de la pièce au tableau, avant de percer. La détection se fait sous tension, le perçage se fait hors tension.

Chaque support impose son réglage

Le mode de perçage influence directement la gravité d’un contact avec un réseau. Une perceuse à percussion lancée dans une cloison creuse plonge de plusieurs centimètres dès que la mèche traverse la première peau.

La question de la profondeur se règle par un repère simple. Les profondeurs de saignée admises dans une cloison non porteuse de moins de 120 mm restent faibles : la brique creuse de 45 mm, la brique pleine de 70 mm et le bloc béton de 90 mm plafonnent à 16 mm. Autrement dit, un trou de plus de deux centimètres dans une cloison mince atteint déjà la couche où circulent les gaines.

Les zones où le doute doit l’emporter

Certaines surfaces cumulent les réseaux au point qu’une fixation vaut rarement le risque. La salle de bains arrive en tête. La norme NF C 15-100 y définit des volumes de sécurité : le volume 1 s’élève jusqu’à 2,25 mètres au-dessus du receveur ou de la baignoire, et le volume 2 l’entoure sur 60 centimètres, toujours jusqu’à 2,25 mètres. Une liaison équipotentielle supplémentaire relie en plus les éléments métalliques de la pièce, ce qui multiplie les conducteurs enfouis. Toute fixation dans ces volumes se planifie au moment de la rénovation de la salle de bain, pas après le carrelage.

Trois autres zones appellent la même prudence :

• les linteaux et le bandeau au-dessus des portes et fenêtres, où la norme proscrit les saignées et où les passages restent pourtant fréquents dans l’ancien
• les murs porteurs et les éléments de structure, poteaux, poutres, planchers et murs en béton, dans lesquels la saignée est interdite
• l’environnement immédiat d’un tableau électrique, d’une chaudière, d’un ballon d’eau chaude ou d’un compteur, où les réseaux convergent en faisceau

Sur ces surfaces, une alternative existe presque toujours : décaler la fixation de vingt centimètres, passer par un rail de charge, ou choisir une pose sans perçage pour les charges légères.

Quand la mèche a touché quelque chose

L’incident arrive même aux professionnels. La qualité de la réaction fait toute la différence entre un dégât maîtrisé et un sinistre.

La mèche a ouvert une canalisation d’eau

Laissez la mèche en place, elle obture partiellement la perforation. Fermez l’arrivée générale du logement, puis ouvrez un robinet en point bas pour casser la pression résiduelle. Un réseau domestique travaille couramment entre 2 et 3 bars, valeur que notre guide sur la pression d’eau à la maison détaille point par point : à cette pression, une cloison se gorge d’eau en quelques minutes. Dégagez ensuite le mur pour accéder au tube et traitez la perforation comme une fuite d’eau classique. Une reprise par manchon ou par raccord demande un minimum d’outillage, décrit dans notre sélection d’outils de plomberie.

La mèche a entaillé un câble électrique

Lâchez la perceuse sans chercher à extraire la mèche. Le dispositif différentiel 30 mA imposé par la NF C 15-100 doit déclencher, mais son fonctionnement ne se présume jamais. Coupez le disjoncteur général, puis faites contrôler le circuit par un électricien avant toute remise sous tension. Un conducteur entaillé qui fonctionne encore reste un point chaud durable dans la cloison.

La mèche a atteint une conduite de gaz

Le protocole ne se discute pas. Sortez du logement sans actionner un interrupteur ni un téléphone à l’intérieur, ouvrez les fenêtres sur votre passage, fermez le robinet de gaz s’il est accessible sans danger. Appelez Urgence Sécurité Gaz au 0 800 47 33 33, numéro vert accessible en permanence quel que soit votre fournisseur, puis attendez le technicien devant le bâtiment. GRDF annonce une intervention de mise en sécurité en moins d’une heure et rappelle qu’aucune réparation ne se tente soi-même. Nos repères sur la sécurité d’une installation gaz complètent ce réflexe.

La limite de l’intervention amateur se situe exactement là. Repérer, percer, poser une cheville relève du bricolage courant. Reprendre un conducteur entaillé, souder sur une conduite de gaz ou intervenir sur un réseau resté sous pression relève du métier, et l’assurance habitation lit ce partage de la même façon.

Le protocole à appliquer dès le prochain trou

Photographiez le mur, marquez les alignements verticaux et horizontaux de chaque appareillage au ruban de masquage, passez le détecteur en croix circuits sous tension, coupez le disjoncteur de la pièce, réglez la butée de profondeur sur la longueur de la cheville. Cinq minutes de préparation pour un perçage de trente secondes.

Prochaine étape concrète : avant votre prochaine fixation, mesurez l’épaisseur réelle de la cloison depuis un tableau électrique ou un boîtier démonté. Cette seule donnée fixe la profondeur maximale que vous vous autorisez, une fois pour toutes, sur ce mur.
